本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油密度风能发电动空调机组供动力箱的帮助： 1、合理合法的划分交流电源。 2、方便快捷对电源电路的开关作业。 3、有较高的可靠防火登级，能形象的信息显示电路设计的导通睡眠状态。

项目名称：656KW静音并网发无刷电空气能机组单机配电箱主要元件明细清单
供动力箱基本部件菜单
编号	英文名称	形号品种	企业单位	数据	制造厂
1	塑壳漏电断路器	NXM-1250S/3300 1250A	台	1	正泰
2	发电厂机柜设定器	HGM6110	只	1	众智
3	生产发电装置的电机转速操控器	C2002	只	1	孚创
4	直流电电源输出模块输出模块	DC24V	只	1	众智
5	小款后面继小家电	HH54P    DC24V	只	2	正泰
6	大型中心继电	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋转开关	LA37-11X/2黑	只	1	国优
9	短路器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	主材		台	2	国优

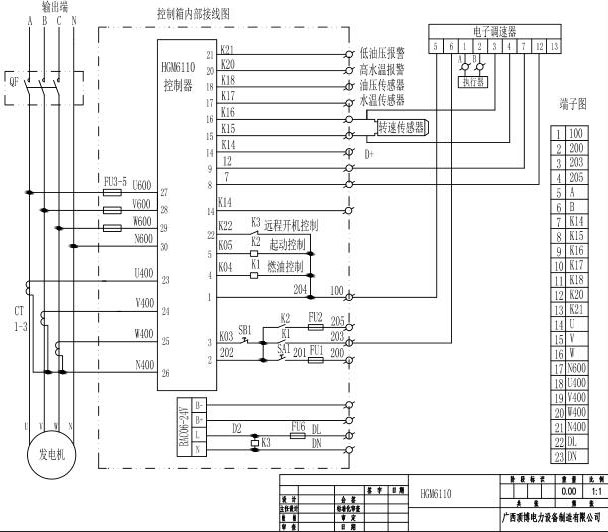

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.dibord.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
